照明配電系統
（1）道路照明供電干線選用YJV-0.6/1kV電纜，~380/220V低壓供電，電源由箱式變電站供給。各燈桿處采用穿刺線夾分線，由供電干線引上至燈桿頂部燈具的分支線采用BVV-3×2.5mm2（或BVV-3×4mm2）的絕緣護套導線。為平衡三相負荷，燈具接線采用L1、L2、L3、L1、L2、L3三相跳躍式接線。
（2）每一燈桿及管線過街處均設檢查井，用于穿線檢修。
（3）在每一檢查井內的電纜應留有0.5m長的余量。
（4）檢查井內雨水采用UPVC75的排水管道按0.5%坡度就近接入雨水系統。
（5）道路照明供電干線穿PVC管在兩側人行道下埋地敷設，每回路各穿1根管。在車行道下采用玻璃鋼電力護套管埋地敷設。
（6）照明管線在人行道下埋設時管頂覆土不小于0.5m，在車行道和綠地下時管頂覆土不小于0.7m。
（7）在路燈管線中預留8#鐵絲，便于后期穿線。
（8）機械敷設電纜時，銅芯電纜最大允許牽引強度不宜大于70N/mm2。
（9）電纜芯線的連接采用壓接，所有的電纜連接必須在檢查井內完成，保護管內不得有電纜接頭。
道路照明控制系統及節能措施

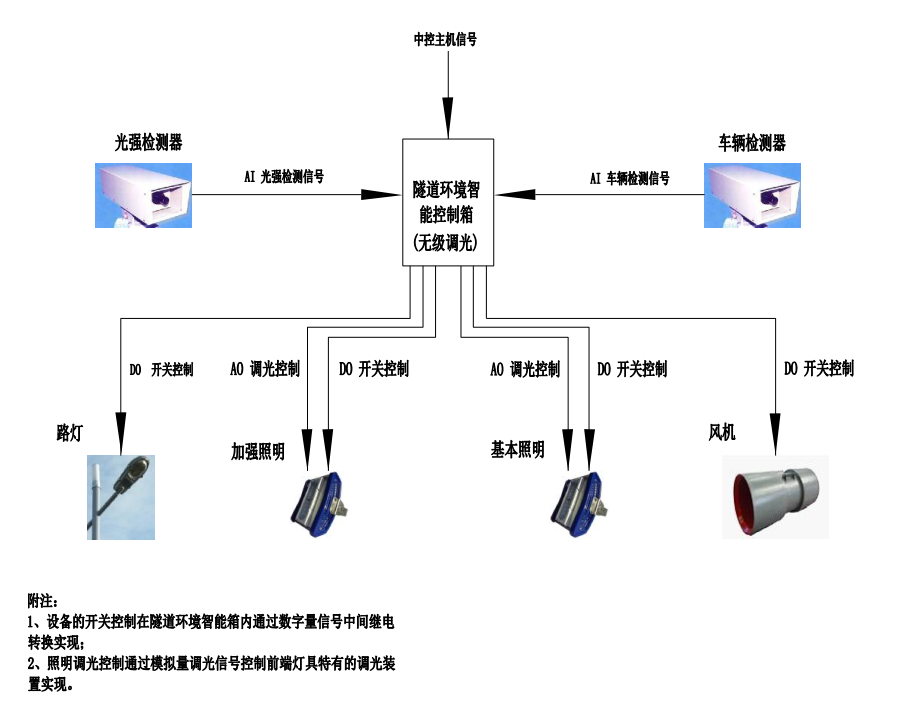

（1）路燈控制采用光控和時控相結合的方式。前期采用SJD-LD智能照明控制裝置和手動控制相結合的方式，并預留遠程控制端口，以備后期統一接入路燈管理處的三遙控制系統。
采用SJD-LD智能照明控制新型節能技術，根據電力網負荷及電壓波動情況，實時調節，在上半夜穩壓、下半夜降壓減流，節能效率為20%～40%，保證了燈具的正常工作，有效延長了燈具使用壽命。
根據當地實際情況設置多個時控段，以實現不同車流量和人流量的照度要求，達到節能的目的，同時均勻度沒有變化。暫定照明調光方案為：夜晚開燈至午夜12點，路燈穩壓運行，平均照度約為30lx；午夜12點至早晨開燈，路燈降壓減流運行，平均照度約為20lx。
該系統配備完善的遠程通信接口，具備四遙功能，可供路燈管理單位遠程監控。在箱變內應預留該設備的空間。
（2）采用高效節能變壓器。
（3）光源采用高光效、壽命長的高光通高壓鈉燈。
（4）高壓鈉燈燈具采用節能型電感鎮流器。
（5）每盞照明燈具設置無功補償電容器，箱變低壓側設置集中無功補償電容器組。
（6）本工程照明功率密度值滿足規范要求。
