一、概述

電氣防火限流式保護器可有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全，是沃思智能新研發的產品之一。

沃思智能電氣防火限流式保護器是單相限流式保護器，最大保護電流為63A?？蓮V泛應用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。

二、技術參數

參數類別	指標
供電電壓	AC85~265V，45~65HZ
功耗	功耗≤5VA（無負載情況下）
尺寸	160x112x58MM
顯示方式	LCD液晶顯示
保護電流	0~63A可設置
短路保護時間	<150μs
過載保護	動作范圍：110%~140%；動作延時：3~60s
過壓保護	動作范圍：100%~120%；動作延時：0~60s
欠壓保護	動作范圍：60%~100%；動作延時：0~60s
線纜溫度監 測	監測范圍	-20~120℃（精度±2℃）
報警設置	動作范圍：45~110℃；動作延時：0~60s
漏電流監測	監測范圍	20~1000mA（精度：±2%或±5mA）
報警設置	動作范圍：30~1000mA；動作延時：0~60s
故障記錄	100條記錄（故障類型、故障值、故障時間）
報警方式	聲光報警（其中聲音可以通過消音按鍵消除）
通訊	1路RS485接口，Modbus-RTU協議；1路4G無線 通訊
安裝使用環境	工作場所	無雨雪直接侵襲、無腐蝕性氣體、粉塵，無劇烈震動 的場所
工作環境溫度	-10~+55℃
相對濕度	空氣的相對濕度不超過95%
海拔高度	≤2000m
安裝方式	壁掛式

三、產品安裝與接線

3.1外形

圖一：WSIXL系列限流式保護器的外形

圖二：安裝孔位示意圖

WSIXL系列電氣防火限流式保護器采用壁掛式安裝，墻面安裝時，可按如下步驟進行：

步驟A.先在墻面合適的位置打一個孔，孔徑的大小應適合安裝固定φ4的塑料膨脹管，將膨脹管放置于孔中，然后用M4的自攻螺釘擰進膨脹管中，擰緊固定。

步驟B.將保護器的掛孔對齊并掛在已固定在墻體上的M4螺釘，再將保護器的接線端子保護蓋翻開，用筆標記好下面兩個固定孔的位置，取下保護器，同樣的方式在已標記好的位置開孔并安裝膨脹管。

步驟C.最后將保護器掛到墻上，用M4的自攻螺釘穿過保護器下部兩個固定孔，擰進膨脹管，將保護器固定在墻上，安裝完成。

3.3接線端子功能

圖三：接線端子示意圖示意圖中下排端子為單相交流220V強電接線端子。其中：

• 1號為火線（L線）進線端子；2號為火線（L線）出線端子；
  • 3號為零線（N線）進線端子，4號為零線（N線）出線端子；
  • 5號和6號為PE線；
  • 7號和8號為漏電流端子（不分正負極）；
  • 9號和10號為外接溫度端子，（不分正負極）；
  • 11號為485通信A，12號485通信B。

3.4限流式保護器接線示意圖

無錫沃思智能科技有限公司

圖四：接線示意圖

四、產品的操作與使用

• 4.1 指示燈定義

• 運行：儀表正常運行時，該指示燈閃爍，閃爍頻率約為每秒一次
• 短路：儀表監測到被保護線路短路時，該指示燈常亮
• 通訊：無數據通訊時，指示燈為熄滅狀態，有數據通訊時，該指示燈閃爍
• 報警：儀表短路、過載、過欠壓、內部超溫、線纜超溫，該指示燈常亮
• 過載：儀表監測到被保護線路過載時，該指示燈常亮
• 過/欠壓：儀表監測到過壓或者欠壓時，該指示燈常亮

• 4.2 按鍵操作說明

• 切換/自檢：設置模式下，用于數值的增減。長按約2秒，用于啟動儀表自檢，自檢時蜂鳴器響，所有指示燈點亮。
• 返回：ECS按鍵，短按用于返回上一級菜單。長按約2秒，用于啟動儀表自檢。
• 向上↑：運行模式下，用于查看軟件信息及實時故障信息，設置模式下，用于數值的增減和設置項的選擇。
• 向下↓：運行模式下，用于查看軟件信息及實時故障信息，設置模式下，用于數值的增減和設置項的選擇。
• 確定：SET按鍵，用于確認密碼，參數等輸入信息確定。按下后可確定設置參數。在主頁模式時，短按可進入菜單界面，需要輸入密碼。
• 消音/復位：RST按鍵，當有報警聲音時，短按可消除報警聲音。在報警狀態下，長按約2秒，用于報警服務。儀表嘗試重新供電。

• 4.3 按鍵操作說明

• 4.3.1  進入運行模式

開機后，軟件初始化完成后，默認進入的模式就是運行模式。主界面顯示電壓、電流、溫度的實時值、設備的運行及故障狀態，以及地址版本等信息。若運行過程中，保護器檢測到故障，界面中會顯示故障類型，如下圖所示：“/”左邊顯示的是當前電壓的實時值，右邊是發生故障時的電壓值。

圖五：首頁顯示窗口

1)報警狀態復位

當設備發生報警時，會自動跳轉至主界面，并且相應的報警信息會閃爍提示。此時如果設備狀態恢復了正常，但是設備還是會鎖定在報警狀態。并且回路不輸出，此時如果報警或故障已經排除，可以長按“消音/復位”按鍵，并輸入管理員密碼確認權限后，可復位設備，進入正常工作狀態。

2)自檢

在任意的運行正常的界面下，長按“切換/自檢”鍵，設備啟動自檢功能，所有的報警指示燈點亮，蜂鳴器交替發出聲音，液晶顯示會逐行掃描顯示黑色線條，當線路顯示到最后一行時，退回到系統運行界面，表明保護器功能正常。若在自檢過程中，某指示燈不亮或者液晶顯示異常，可能是硬件有問題，請聯系廠家處理。

3)消除報警聲

在保護器檢測到報警或故障時，蜂鳴器發出報警聲，短按“消音/復位”鍵，可消除報警聲音。

• 4.3.2  進入設置模式

在正常運行情況下，按下“確定”鍵，進入設置模式的密碼輸入頁面。按“切換/自檢”可切換輸入位，按“上鍵”或“下鍵”可調整位的數值，輸入正確密碼后，按下“消音/復位”鍵，即可進入菜單界面(設置模式)。設備默認的初始密碼是(普通用戶:1000,管理員:2000)。

• 4.3.3  退出設置模式

在設置模式下，按下“返回”鍵，便可退出設置模式，進入運行模式。附相關參數設置詳見下圖所示：

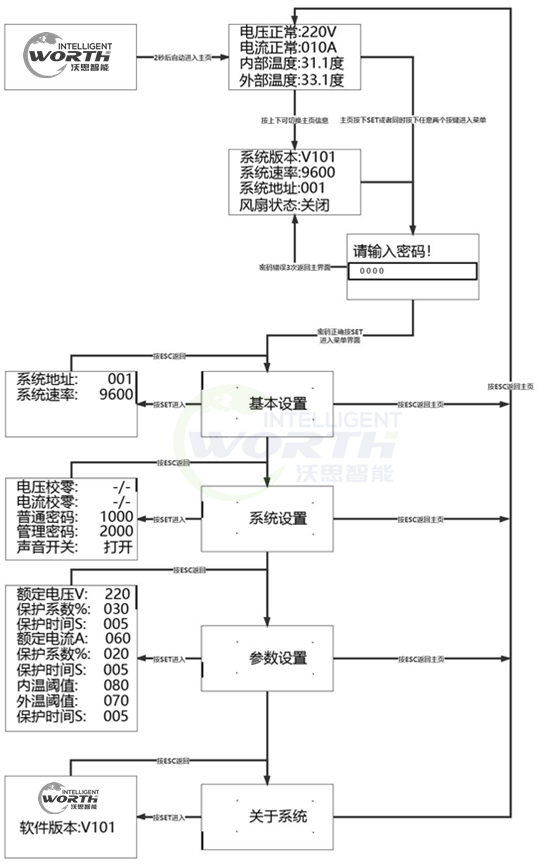

圖六：菜單操作示意圖

五、RS485通訊

電氣防火限流式保護器支持RS485通訊，支持MODBUSRTU協議，默認波特率為9600，數據格式是8,N,1設備地址為1.具體點表參見下表：

				(默認220V)
18	11H	設備的正常工作電壓范圍系數	R/W	30等于30% 當電壓超過額定電壓的30%時，會報過壓故障，并斷電 當電壓低于額定電壓的30%時，會報欠壓故障，并斷電。	word
19	12H	設備的電壓異常保護觸發時 間	R/W	單位:秒默認(5秒)	word
20	13H	設備的額定工作電流	R/W	單位:A 1-63A默認(60A);	word
21	14H	設備的正常工作電流范圍系數	R/W	10等于10% 當電流超過額定電流的30%時，會報過載故障，并斷電	word
22	15H	設備的電流異常保護觸發時 間	R/W	單位:秒默認(5秒)	word
23	16H	內部溫度保護閾值	R/W	單位:℃ 20-200℃默認(80℃)	word
24	17H	線纜溫度保護閾值	R/W	單位:℃ 20-200℃默認(70℃)	word
25	18H	設備的溫度異常保護觸發時 間	R/W	單位:秒默認(5秒)	word

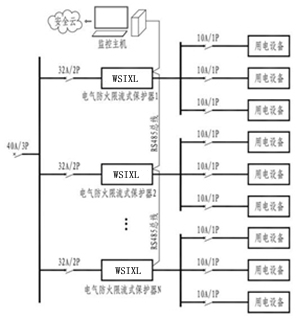

六、產品典型應用圖

七、配接傳感器介紹

• 7.1 漏電流互感器（選配）

漏電流互感器默認配置為一次電流1A，二次電流0.5mA;孔徑可根據實際現場項目配置；

• 7.2 線纜溫度傳感器（選配）

溫度探頭采用聯普電子定制款NTC型，需指定型號（否則會出現監測不準的現象），主要用于監測線纜和配電箱體溫度，達到溫度保護的作用；

注：如果在實際使用中對外接傳感器外形和量程有特殊需求可來電咨詢

八、注意事項

1. 在選用限流式保護器時，限流式保護器設定的額定電流應該與其前一級斷路器的額定電流保持一致。例如，當限流式保護器輸入端斷路器的額定電流為32A時，應將限流式保護器的額定電流設置為32A。為保障限流式保護器的正常使用，嚴禁將其使用于與其前端斷路器的額定電流不匹配的配電線路中。
   1.   WSIXL系列限流式保護器采用壁掛式安裝，可以裸機掛墻安裝，也可以安裝在散熱良好的箱體內，應確保安裝場所無滴水、腐蝕性化學氣體和沉淀物質，并注意環境溫度和通風散熱。
   1. 接線時應按接線圖操作，同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不良而導致保護器工作不正常，應確保保護器相應端子接線擰緊壓實。
   1. 嚴禁非專業人士擅自打開產品外殼。保護器投入使用之后，即使被保護線路發生短路或過載故障而被限流保護時，保護器仍處于帶電狀態，不允許隨意碰觸用電線路的金屬部分，應及時通知相關人員檢查線路，排除故障，故障排除后，長按保護器的復位按鍵約2秒鐘，使保護器恢復正常運行。
   1. 當保護器因超溫而發生限流保護時，通常是因為環境溫度過高或通風散熱不良等原因?qū)е?，可通過加強通風等措施改善工況，等保護器溫度降下來后，再長按復位鍵，使保護器復位。
   1. 有問題請聯系沃思智能售后，請不要自行拆卸。
