電氣防火限流式保護器可以廣泛應用于學校、醫院、商場、賓館、娛樂場所、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。
WSI型限流式保護器采用壁掛式安裝，可以掛裝在墻面上，也可安裝固定于配電箱內部。其安裝固定孔如下圖所示。
在墻面安裝時，可按如下步驟進行：
- 先在墻面合適的位置打一個孔，孔徑的大小應適合安裝固定φ4 的塑料膨脹管，然后將膨脹管放置于孔中，然后用M4的自攻螺釘擰進膨脹管中，擰緊固定。
- 將保護器的掛孔對齊已固定在墻體上螺釘掛上去,再將保護器的接線端子保護蓋取下來，用筆標記好下面的兩個固定孔的位置，取下保護器，用同樣的方式在已標記好的位置開孔安裝膨脹管。
- 最后將保護器掛到墻上，用M4的自攻螺釘穿過保護器下部兩個固定孔擰進膨脹管，將保護器固定在墻上,安裝完成。
- 接線方法

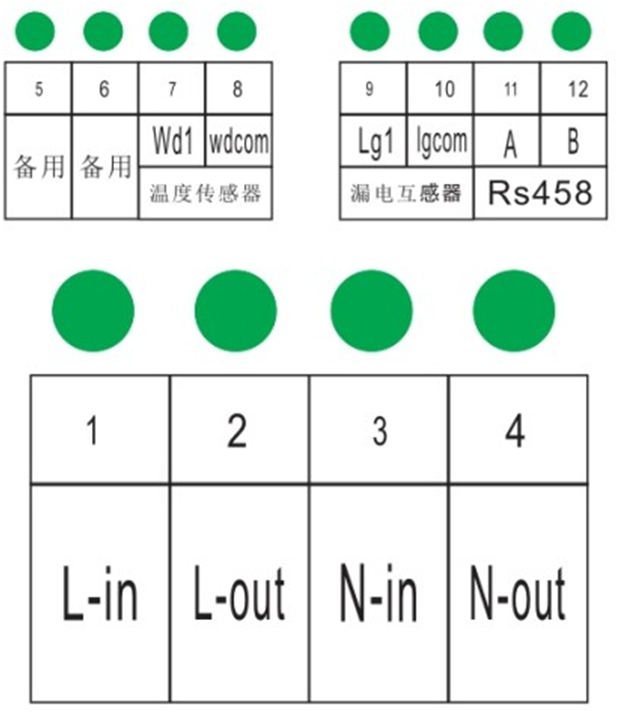

WSI型限流式保護器的接線端子如下圖所示。
說明：
1、1和3腳為輸入端,接AC220V電源輸入;
2、2和4腳為輸出端,接AC220V電源輸出;
3、5和6腳為備用，預留接線端子;
4、7和8腳為溫度信號檢測端；
5、9和10為漏電信號檢測端；
6、11和12為485通訊接口，注意AB。
電氣限流式保護器的產品設置編程：
- 指示燈說明 “運行”：當保護器正常工作時，指示燈常亮。 “通訊”：當保護器與監控主機通訊時，指示燈閃爍。
“故障”：當保護器檢測到自身風扇、感溫元件發生故障時，指示燈點亮。 “過載”：當保護器檢測到線路發生過載時，指示燈點亮。 “短路”：當保護器檢測到線路發生短路時，指示燈點亮。 “報警”：當保護器檢測到線路發生過載或短路時，指示燈點亮。
- 按鍵說明
| 按鍵名稱 | 按鍵功能 |
| 消音/切換 | 在非編程模式下，按下可消除故障報警聲。 在編程模式下，按下可移動位號。 |
| 復位 | 用于復位故障報警等狀態。 |
| 菜單 | 按下進入保護器參數編輯頁面。 |
| 自檢 | 按下可對保護器顯示屏、指示燈、按鍵進行自我檢查。 |
| 返回 | 返回上一級菜單鍵 |
