物聯網智能照明系統說明
- 系統說明
物聯網智能照明系統，以高標準LED智能燈具為硬件載體，通過接入多種類型傳感器與燈具進行無線通訊自組網和集群控制，組成可以精準高效服務于各類場景的照明控制系統，實現對傳統照明系統的數字化和智能化升級，有效提升智能化水平，大幅節能的同時可顯著降低人力及維護成本。
智能照明系統，必須安全可靠、綠色節能、舒適智慧。采用單燈控制和回路控制組合方式，根據不同場所自然光照、人體感應、場景需求等，進行開/關、0-100% 無極調光、智慧邏輯等自動控制。智能照明系統主機至集中控制器（網關）采用局域網， 集中控制器（網關）至設備（回路控制器、單燈控制器燈、照度、紅外、面板等設備）采用工業級無線網。智能照明系統就地優先遠方設置和控制。智能照明系統在執掌臺對所控制燈具和回路進行監控制、管理，系統主機設置在集控大廳或工程師站。智能照明系統預留多個API數據接口，方便第三方平臺集成。

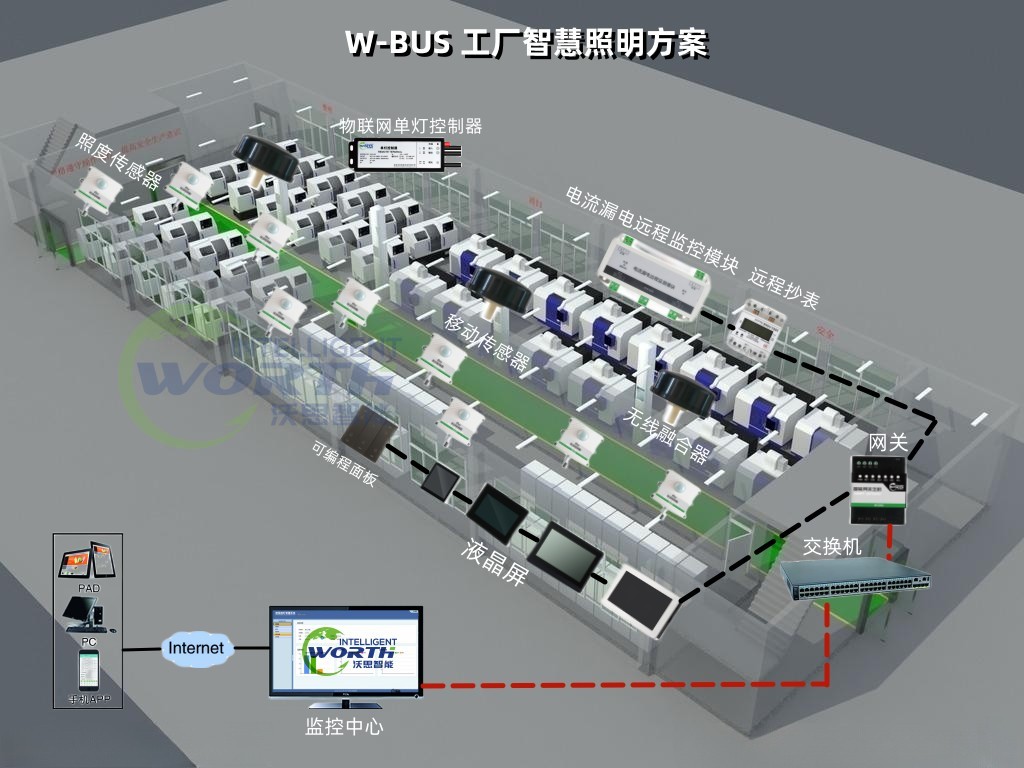

1.1智能照明系統結構
本工程智能照明控制系統采用三層設計結構，分為系統管理層、通信管理層和設備管理層。采用無線+有線的通訊方案。
系統管理層：設置一套數據管理系統，對智能照明系統狀態實時監控與管理（時間管理、場景時序邏輯關聯管理、設備運行數據監測、能耗動態監測、歷史數據記錄查詢、界面地圖自定義導入、用戶管理、權限設置等功能），監控中心局域網內任意一臺電腦能按權限實時監控與管理。管理層與通訊層由千兆光纜連接。
通信管理層：包含智能網關、交換機、光纖收發器、通訊附件等。通訊層與現場設備層采用超五類網線進行數據通訊。
設備管理層：包含智能燈具、回路控制器、單燈控制器、傳感器、無線控制屏、電量采集模塊、智能電表等。現場設備層須滿足現場長距離信號傳輸速率的要求，且滿足國標工業防電磁干擾能力的要求。
每個智能照明配電箱配置一套電量采集模塊和智能電表，實現按配電箱分區電量統計，通過后臺軟件實現節能信息統計、能耗數據分析。智能網關與單燈控制器之間采用無線信號進行通信，采用星型通訊架構，每個lora收發器通訊距離為直徑100米區域內，回路控制器、調光控制器、多類傳感器、場景控制屏可根據現場需求走線或者無線方式，無線需要配套lora收發器。智能網關可以通過局域網接受后臺主機的控制。
