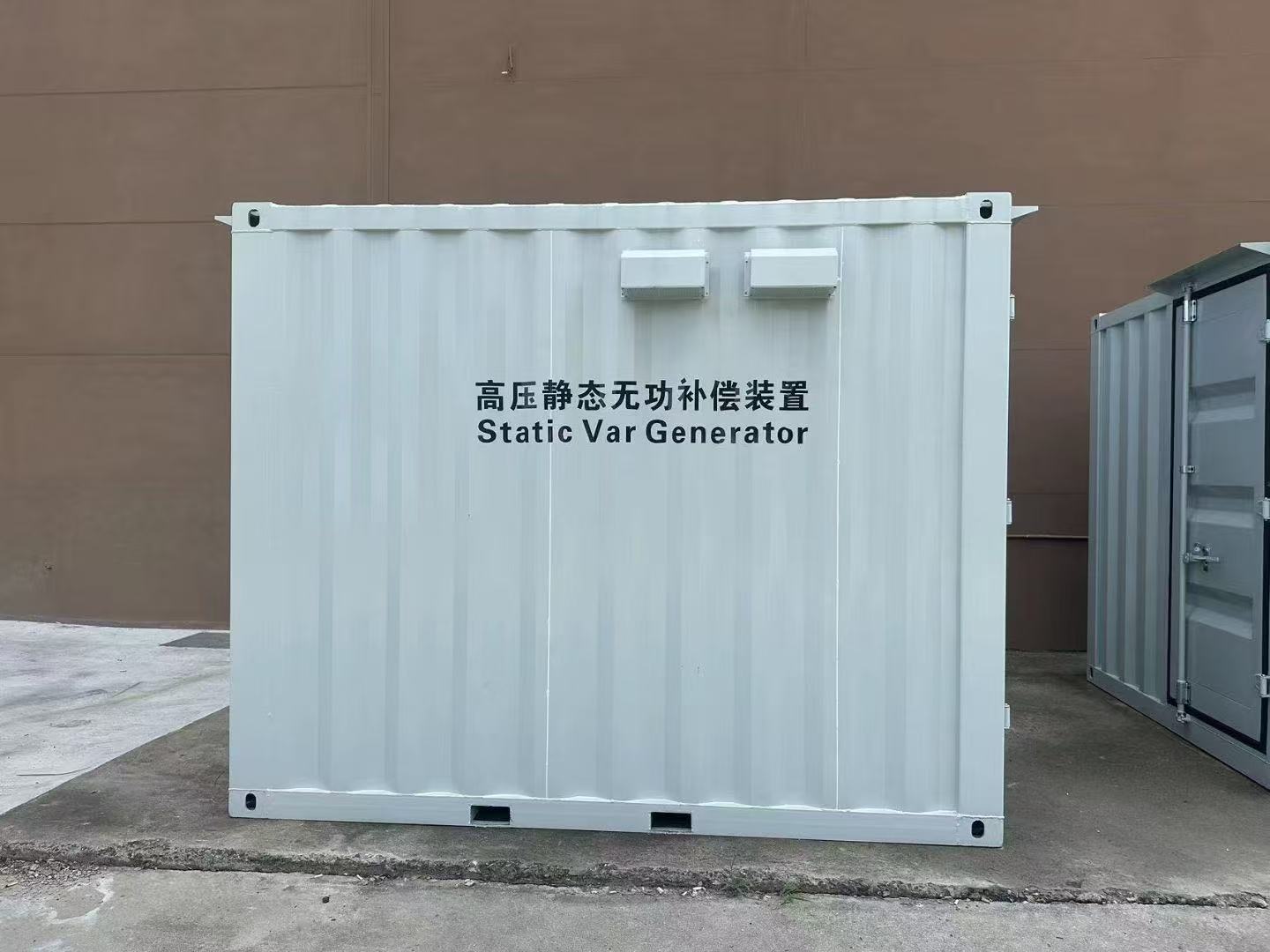

高壓靜態無功補償裝置（Static Var Compensator, SVC）是一種用于電力系統中動態調節無功功率的電力電子設備，主要用于改善電能質量、穩定電壓、提高功率因數以及優化電網運行效率。以下是關于該裝置的詳細解析：
一、基本組成與工作原理
1. 核心組件：
– 電容器/電抗器組：提供或吸收無功功率。
– 晶閘管閥組（或IGBT模塊）：快速投切電容器/電抗器。
– 控制系統：實時監測電網電壓、電流、功率因數等參數，動態調節無功輸出。
– 濾波裝置：抑制諧波，減少對電網的干擾。
2. 工作原理：
– 通過檢測電網的無功需求，控制系統觸發晶閘管或IGBT，快速調整電容器和電抗器的投切組合，實現無功功率的連續或分級補償。
– 例如：當電網感性負載（如電動機）導致無功不足時，投入電容器組；當容性無功過剩時，投入電抗器組。
二、主要技術特點
1. 快速響應：毫秒級動態補償，適應負荷突變。
2. 高電壓等級：適用于6kV、10kV、35kV及以上高壓電網。
3. 靈活控制：支持電壓、功率因數、無功功率等多種控制模式。
4. 諧波抑制：內置濾波器可減少3~13次諧波含量。
三、典型應用場景
1. 工業領域：
– 鋼鐵、化工、礦山等大容量沖擊性負載的功率因數校正。
– 抑制電壓波動與閃變（如電弧爐、軋機等設備）。
2. 新能源并網：
– 風電場、光伏電站的無功支撐，解決電壓穩定問題。
3. 輸配電系統：
– 長距離輸電線路的無功補償，降低線路損耗。
– 變電站的電壓調節與電能質量優化。
四、優勢與局限性
1. 優勢：
– 無需機械開關，壽命長、維護成本低。
– 動態調節能力強，適用于波動頻繁的負載。
– 提高電網輸電效率，降低能源損耗。
2. 局限性：
– 成本較高（尤其是大容量裝置）。
– 需配套濾波裝置以避免諧波污染。
– 對控制算法要求高，需適應復雜電網環境。
五、選型與安裝注意事項
1. 容量計算：
– 根據負載特性（如無功需求曲線、諧波含量）確定補償容量。
– 需預留10%~20%裕量以應對負荷變化。
2. 環境適應性：
– 考慮溫度、濕度、海拔等環境因素對設備散熱和絕緣的影響。
3. 諧波兼容性：
– 若電網諧波嚴重，需配置有源濾波器（APF）或高階無源濾波器。
4. 保護功能：
– 過電壓、過電流、短路保護等需與電網保護系統協調。
六、與其他無功補償裝置的對比
| 類型 | 靜態無功補償（SVC） | 靜止無功發生器（SVG） | 同步調相機 |
|---|---|---|---|
| 響應速度 | 毫秒級 | 微秒級 | 秒級 |
| 補償精度 | 高 | 更高 | 較低 |
| 諧波影響 | 需額外濾波 | 可主動抑制諧波 | 無諧波 |
| 成本 | 中等 | 高 | 低（但運維成本高） |
| 適用場景 | 中高壓電網、工業負載 | 高精度電能質量場合 | 傳統電網穩定化 |
七、未來發展趨勢
1. 智能化：結合AI算法實現預測性補償和自適應控制。
2. 模塊化設計：便于擴容和維護，降低全生命周期成本。
3. 新能源適配：針對風光儲系統的低慣量電網，增強動態支撐能力。
4. 多能互補：與儲能系統、有源濾波器集成，形成綜合電能質量治理方案。
總結：高壓靜態無功補償裝置是提升電網穩定性和能效的關鍵設備，選型時需結合具體場景需求，權衡響應速度、成本及諧波治理能力。隨著電力電子技術進步，其應用范圍將進一步擴展至智能電網和可再生能源領域。
